Überblick:

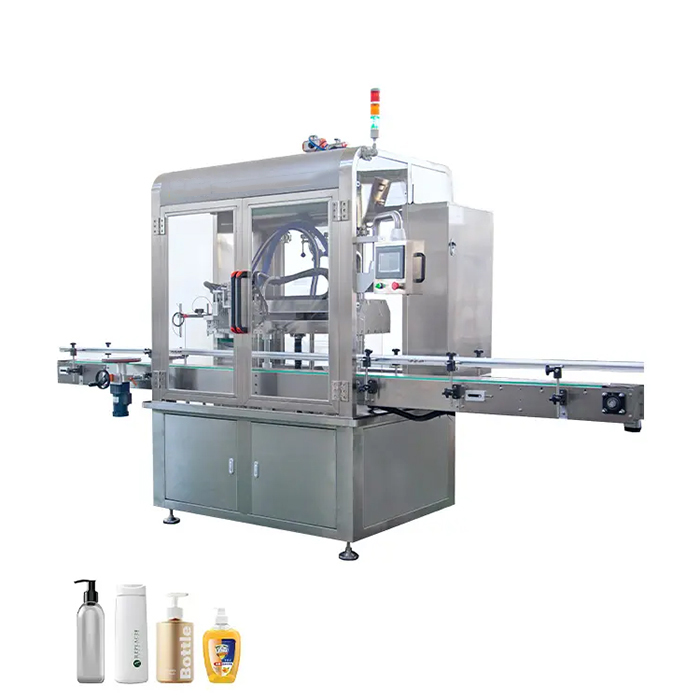

Die Maschine ist für Rund- und Flachflaschen geeignet. Kann Sirup, lipometrisches etc. füllen. Volumetrische Füllung der Schlauchpumpe des Edelstahls SUS304, mit hoher Füllpräzision, beständigem Arbeiten und einfachem Betrieb usw .; GMP-Anforderung erfüllen.
Die Maschine bringt die Flaschen mit dem Förderband zum Drehteller, die Tafel auf dem Tisch bringt die Flaschen in jede Station, füllt, setzt das Ventil und den Schraubverschluss ein und in jeder Station befindet sich ein Annäherungsschalter, prüft das Positionssignal und führt einen anderen Vorgang durch. Die Leitung durch Elektrizität, Pneumatik und Mechanik zur Realisierung der oben genannten Arbeit.
Füllvorgang:
1. Schritt: Die Flaschenzuführungsmaschine liefert die Flasche an das Teileangebot, die Flasche gelangt in die Station des Teileangebots und erstellt durch den Slicer, wenn sich der Slicer zu einer Station dreht, den Fotozellenkopf in die Flasche strecken, die füllkopf fallen, die füllung beginnt. Wenn der Zylinder zur Station aufsteigt, gibt der Magnet ein Signal, die Befüllung ist beendet.
2. Schritt: Nach dem Befüllen, als sich die Station zum unteren Ventil drehte, erkundete die Fotoelektrik die Flasche, die Fotoelektrik sendet ein Signal zum elektromagnetischen Ventil, das elektromagnetische ändert seine Richtung. Die Wasch- und Ladeeinrichtung stößt den Verschluss auf die Flasche der Station. Wenn der Zylinder zur Station eilt, sendet der Magnetschalter Informationen an das Magnetventil. Das Magnetventil ändert seine Richtung, der Schritt ist beendet.
3.Schritt: Wenn sich die Station der Verschließeinrichtung zuwendet, erkundet die Lichtschranke die Flasche, sendet sie Informationen an das Magnetventil, die Drehrichtung des Magnetventils, und die Verschließeinrichtung beginnt zu arbeiten. Danach sendet sie ein Signal an das Magnetventil. Das Capping ist zu Ende. das teilangebot wandte sich an die nächste station. Die Flasche wird vom Förderer angeliefert, der gesamte Vorgang ist beendet und muss nur noch einmal wiederholt werden.
Merkmal
1, das Flaschentransportieren, das Füllen, das Ventileinführen, das Mit einer Kappe bedecken und die Flaschenaufladung sind Monoblock, beständige Funktion und erfüllen GMP-Anforderung
2, 2 Düsenfüllung mit hoher Geschwindigkeit;
3. Nimmt peristaltische Pumpenfüllung, beständige Füllung mit hoher Präzision an
4. Nimmt spezielles Haltersystem im Ventilfallen an, um das stabile Einfügungsventil sicherzustellen
5, pneumatisches setzendes Ventil, schützende Buchsenposition, keine Flasche, kein setzendes Ventil, korrekt.
6, nehmen magnetisches Moment an, um Kappen zu schrauben, justieren festes oder loses, schädigen nicht Flasche und Kappe
7, hohe Allgemeinheit, geeignete Flaschen in unterschiedlicher Form und Größe, leicht zu ändern Teile
8, messende Pumpe des Edelstahls SUS304, bequem zu zerlegen, um sich zu waschen, entkeimen.
9, T-Stück Gelenkstruktur, hohe Messgenauigkeit, Anti-Parfümierung
10, elektronische Teile der Niederspannungsapparatur sind von der berühmten Marke, mit hoher Stabilität
11, Photozelle, die System, weniger oder mehr Flasche und anderes Zerbrechen ermittelt, stoppt es automatisch
12, gibt es Abdeckung in der Maschine, um Luft direkt zu entfernen
13, stufenlose Anpassung der Geschwindigkeit, Computer-Mensch-Interface-Steuerung, einfach zu bedienen
Wichtigsten technischen parameter:
Kapazität: 25-50 b / min
Füllung weg: peristaltische pumpe dosierung füllung
Düse: 1/2/4
Füllgenauigkeit: ± 0,5%
Weg, um Ventil zu setzen: automatisch
Maximaler Prozentsatz des Durchgangs: ≥99%
Eigenständiges Rauschen: ≤50 dB
Leistung: 1.7kw
Gewicht: 650 kg
